Какие виды трансформаторов, используются в подстанциях?

Статья посвящена основным видам трансформаторов, применяемых в электрических подстанциях, и их роли в обеспечении эффективного распределения электроэнергии. Рассматриваются ключевые типы трансформаторов — силовые, измерительные, трансформаторы напряжения с газовой изоляцией, а также сухие трансформаторы. Описаны их конструктивные особенности, преимущества и недостатки каждого вида, область применения и критерии выбора оборудования для конкретных условий эксплуатации. Подчеркивается значение современных тенденций развития трансформаторостроения, направленных на повышение эффективности, экологической безопасности и интеграции с интеллектуальными системами управления электроэнергией.

Основные виды трансформаторов, используемых в подстанциях

Роль трансформаторов в подстанциях

Трансформаторы являются ключевыми элементами электрических подстанций, обеспечивая преобразование напряжения и передачу электроэнергии с минимальными потерями. Без них невозможно эффективное распределение электроэнергии от электростанций к конечным потребителям. В данной статье рассмотрим основные виды трансформаторов, которые применяются в подстанциях, их конструктивные особенности, назначение и области использования.

Подстанции – это узлы электрической сети, где происходит преобразование напряжения и распределение электроэнергии. Трансформаторы обеспечивают повышение или понижение напряжения, что необходимо для оптимальной передачи электроэнергии на большие расстояния и для безопасного использования на потребительских объектах.

Основные задачи трансформаторов на подстанциях:

Повышение напряжения с целью уменьшения потерь при передаче электроэнергии на большие расстояния.
Понижение напряжения для подачи электричества в распределительные сети и конечным потребителям.
Обеспечение электробезопасности и надежности работы электроустановок.

Классификация трансформаторов, используемых в подстанциях

Трансформаторы на подстанциях классифицируются по различным признакам: по назначению, по конструкции, по уровню напряжения, по способу охлаждения и другим параметрам.

По назначению

Силовые трансформаторы
Измерительные трансформаторы
Специальные трансформаторы

По конструкции

Однофазные и трехфазные
С масляным или сухим охлаждением
С различными типами магнитопроводов

По уровню напряжения

Низковольтные (до 1 кВ)
Средневольтные (1-35 кВ)
Высоковольтные (свыше 35 кВ)

Основные виды трансформаторов на подстанциях

Силовые трансформаторы

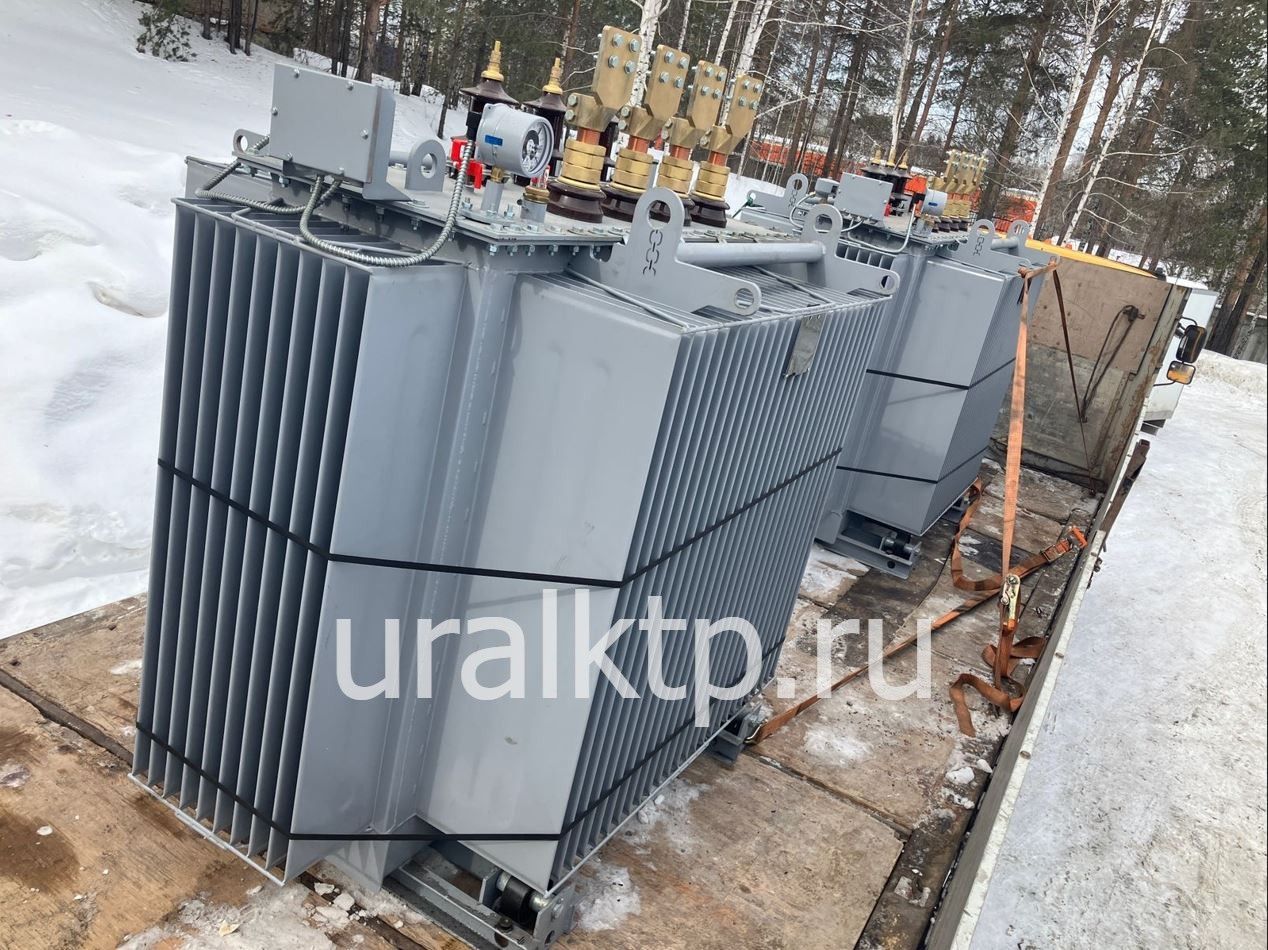

Силовые трансформаторы ТМГ являются основными элементами подстанций, предназначенными для преобразования больших мощностей электроэнергии. Они работают в режиме передачи энергии с одного напряжения на другое, обеспечивая минимальные потери и высокую надежность.

Конструктивные особенности

Магнитопровод из электротехнической стали, собранный из тонких листов для снижения вихревых токов.
Обмотки из медного или алюминиевого провода.
Система охлаждения: масляное (натуральное или принудительное), воздушное, водяное.
Защитные устройства: реле давления, термометры, газовые реле.

Применение

Используются для повышения напряжения от генераторов (например, с 10-20 кВ до 110-500 кВ) и для понижения напряжения в распределительных сетях.

Измерительные трансформаторы

Измерительные трансформаторы предназначены для преобразования высоких напряжений и токов до уровней, безопасных для измерительных приборов и систем защиты.

Виды измерительных трансформаторов

Трансформаторы тока (ТТ) – снижают ток до стандартных значений (например, 5 А) для подключения амперметров, счетчиков и защитных устройств.

Трансформаторы напряжения (ТН) – понижают напряжение до стандартных значений (например, 100 В или 110 В) для вольтметров и систем контроля.

Особенности

Высокая точность и стабильность параметров.
Надежная изоляция для работы в высоковольтных сетях.
Конструкция обеспечивает минимальное влияние на работу сети.

Трансформаторы напряжения с изоляцией на газе (ТРГ)

Это специальные трансформаторы напряжения, где изоляция обмоток выполнена с использованием газа, например, сернистого гексафторида (SF6).

Особенности

Высокая надежность и стойкость к перенапряжениям.
Компактность и долговечность.
Применяются в подстанциях высокого и сверхвысокого напряжения.

Сухие трансформаторы

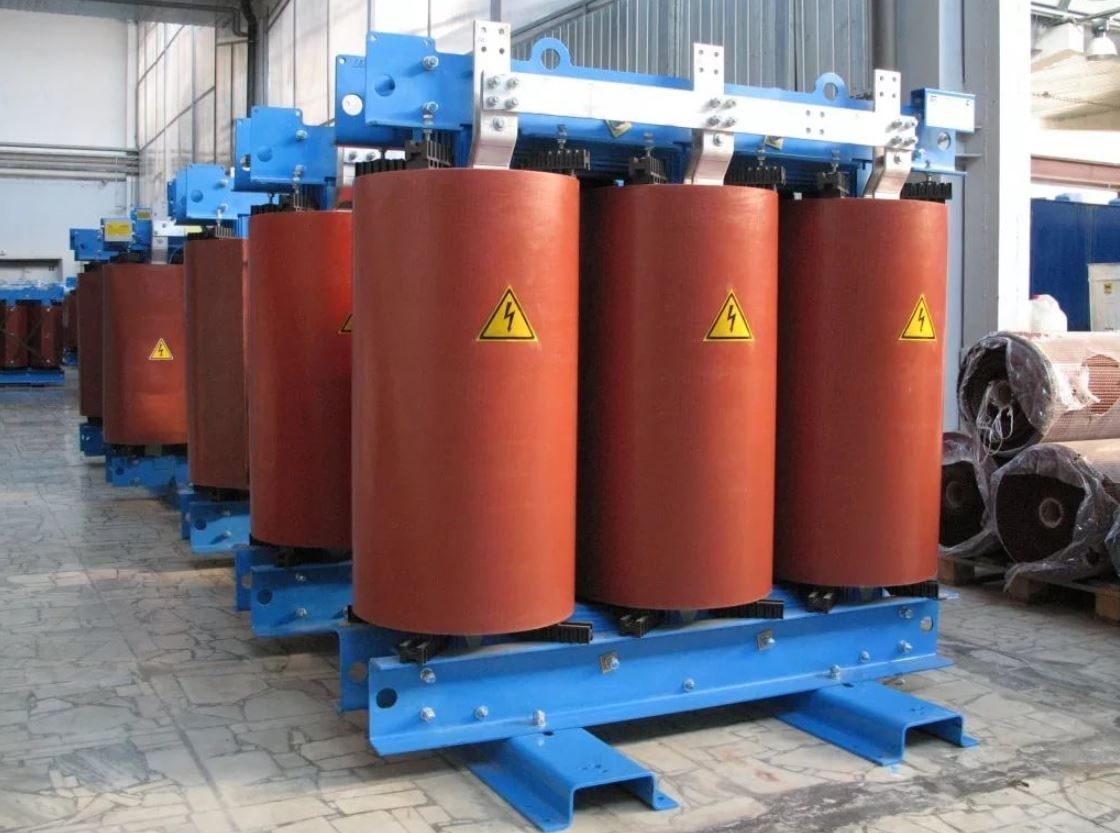

В отличие от масляных, сухие трансформаторы ТСЛ не используют жидкую изоляцию и охлаждение, а имеют открытые обмотки или обмотки в эпоксидной изоляции.

Преимущества

Повышенная пожаробезопасность.
Меньше требований к обслуживанию.
Экологичность.

Области применения

Используются в городских подстанциях, зданиях с повышенными требованиями к безопасности, а также в местах с ограниченным доступом к обслуживанию.

Критерии выбора трансформатора для подстанции

При выборе трансформатора для конкретной подстанции учитываются следующие факторы:

Уровень и тип напряжения в сети.
Мощность нагрузки.
Требования к надежности и безопасности.
Условия эксплуатации (климат, доступность обслуживания).
Экономические показатели (стоимость, эффективность).

Современные тенденции в развитии трансформаторов для подстанций

Разработка трансформаторов с улучшенными характеристиками энергоэффективности.
Использование экологически безопасных материалов и технологий.
Внедрение цифровых систем мониторинга и диагностики.
Повышение автоматизации и интеграция с интеллектуальными сетями (Smart Grid).

Заключение

Трансформаторы являются неотъемлемой частью подстанций, обеспечивая надежное и эффективное преобразование электрической энергии. Силовые, измерительные, автотрансформаторы и другие виды трансформаторов выполняют различные функции, от передачи больших мощностей до контроля и защиты сетей. Современные технологии позволяют создавать более надежные, экономичные и экологичные устройства, что способствует развитию электрических сетей и повышению качества электроснабжения.

Понимание видов трансформаторов и их особенностей помогает инженерам и специалистам правильно проектировать и эксплуатировать подстанции, обеспечивая стабильную работу энергосистемы в целом.
