Масляные силовые трансформаторы ТМГ, ТМЗ, ОМП

Масляные силовые трансформаторы ТМГ, ТМЗ, ОМП: надежное преобразование энергии 6–35 кВ

Силовые масляные трансформаторы трехфазного и однофазного исполнения серий ТМГ, ТМЗ и ОМП предназначены для преобразования электроэнергии переменного тока частотой 50 Гц в распределительных электрических сетях напряжением 6, 10, 20 и 35 кВ промышленных предприятий, объектов городской и сельской инфраструктуры, а также объектов электрифицированных железных дорог.

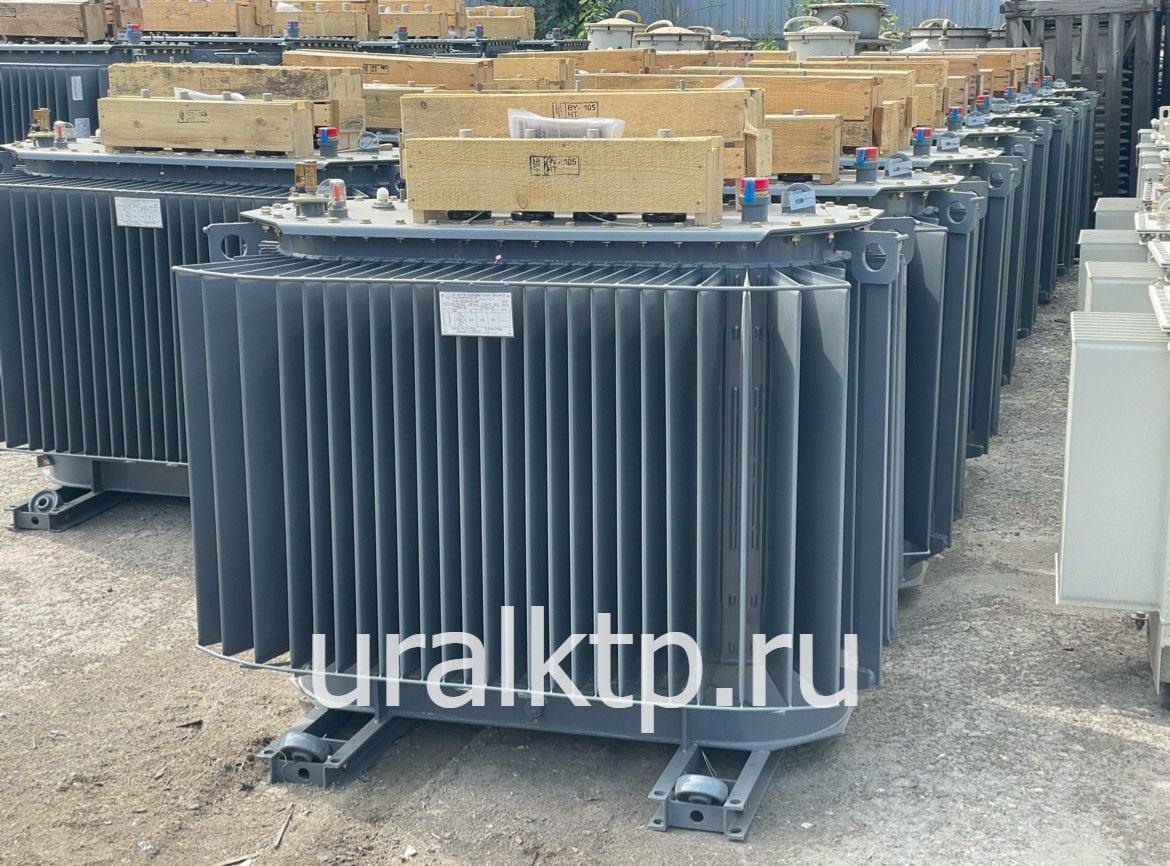

Наибольшее распространение получили трехфазные герметичные трансформаторы серии ТМГ, в которых объемное температурное расширение масла компенсируется упругой деформацией гофрированных стенок бака. Отсутствие прямого контакта трансформаторного масла с окружающей атмосферой исключает его увлажнение, окисление и шламообразование, что избавляет от необходимости проведения периодических анализов масла, его регенерации и замены на протяжении всего расчетного срока службы. Серия ТМЗ с азотной подушкой применяется в закрытых распределительных устройствах промышленных производств, а компактные однофазные трансформаторы серии ОМП служат для электроснабжения аппаратуры железнодорожной автоблокировки, сигнализации, централизации и питания локальных потребителей небольшой мощности вдоль путей.

Расшифровка условного обозначения

Маркировка масляных трансформаторов строится по единому отраслевому стандарту ГОСТ 11677:

ТМГ – 1000 / 10 / 0,4 – У1

• Т — трехфазный трансформатор (для однофазных применяется буква О, например, ОМП);

• М — охлаждение естественное масляное;

• Г — герметичное исполнение бака с гофрированными стенками без маслорасширителя (буква З — герметичный с азотной подушкой и защитой масла, П в марке ОМП — преобразовательный для питания цепей автоблокировки);

• 1000 — номинальная мощность трансформатора в киловольт-амперах (ряд мощностей ТМГ: от 16 до 2500 кВА; ряд ОМП: от 1,25 до 25 кВА);

• 10 — номинальное напряжение первичной обмотки высшего напряжения (ВН): 6, 10, 20 или 35 кВ;

• 0,4 — номинальное напряжение вторичной обмотки низшего напряжения (НН): 0,4 кВ (для ОМП вторичное напряжение составляет 0,23 кВ);

• У1 — климатическое исполнение (У — умеренный климат, ХЛ — холодный климат) и категория размещения (1 — эксплуатация на открытом воздухе).

Конструктивные особенности и компоновка

• Магнитная система: шихтованный сердечник собирается по передовой технологии Step-Lap из тонколистовой холоднокатаной электротехнической анизотропной кремниевой стали ведущих мировых марок. Это минимизирует потери холостого хода и уровень шума при работе.

• Обмотки трансформатора: многослойные цилиндрические обмотки ВН и НН наматываются проводом из электротехнической меди или алюминия с бумажной и эмалевой изоляцией повышенной электрической прочности. Использование алюминиевой или медной фольги в обмотках НН позволяет существенно снизить радиальные динамические усилия при протекании токов короткого замыкания.

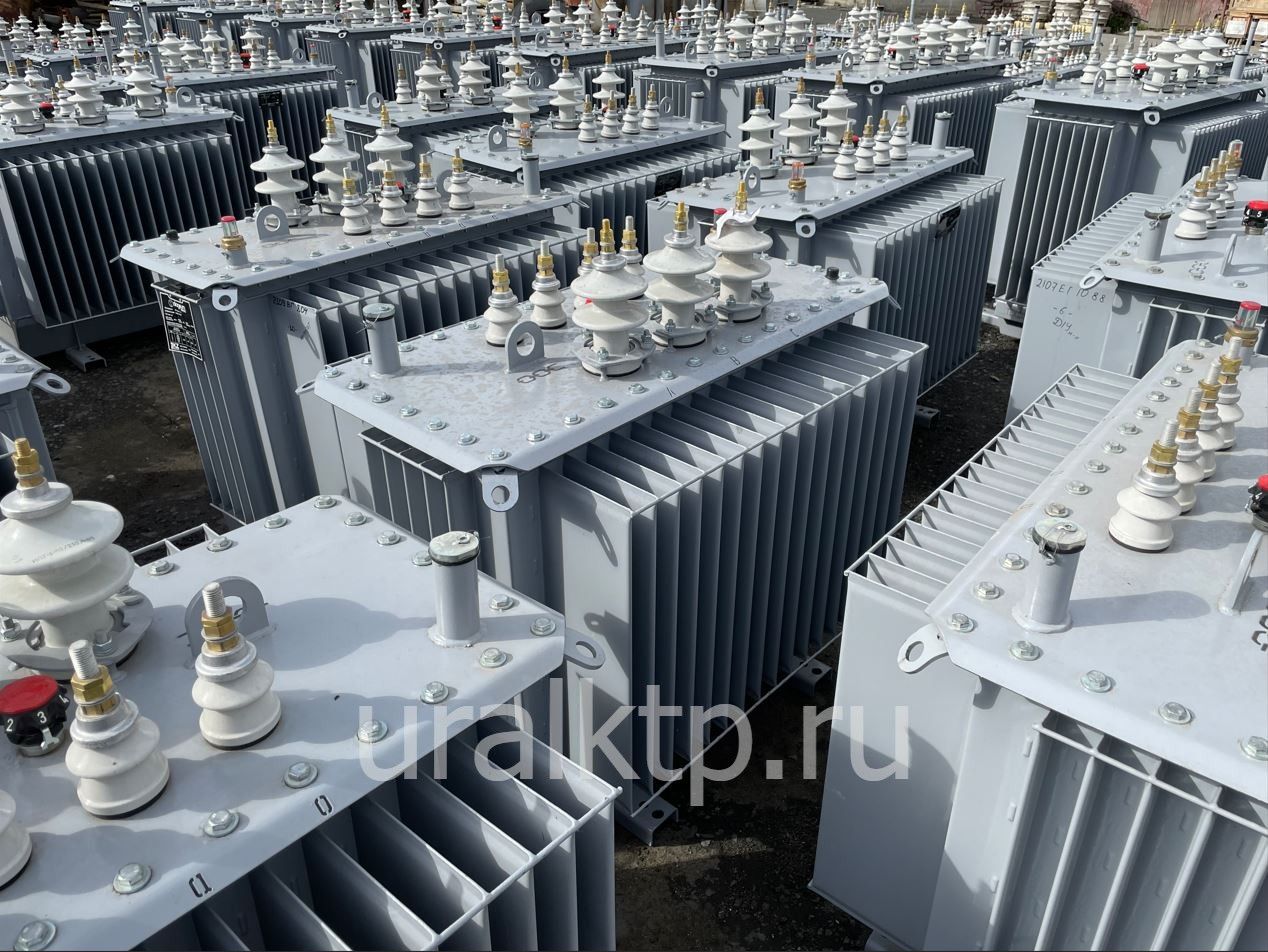

• Конструктив бака: у трансформаторов ТМГ бак имеет гофрированные стенки, изготовленные из высокопрочной стали методом роботизированной сварки. У трансформаторов ТМЗ бак выполнен гладкостенным с жесткими ребрами и оснащается азотной подушкой для компенсации давления. Верхняя крышка бака герметично соединяется с корпусом через маслобензостойкую прокладку.

• Арматура контроля и безопасности: на крышке трансформатора устанавливаются маслоуказатель поплавкового типа для контроля уровня охлаждающей жидкости, предохранительный клапан сброса аварийного избыточного давления, жидкостный термометр или термосигнализатор для фиксации температуры верхних слоев масла, а также ролики (катки) для продольного и поперечного перемещения. Регулирование напряжения осуществляется без возбуждения (переключатель ПБВ / ПТРЛ) ступенями по ±2х2,5% от номинала.

Основные технические параметры масляных трансформаторов

• Номинальная мощность: ТМГ — от 16 до 2500 кВА, ТМЗ — от 630 до 2500 кВА, ОМП — от 1,25 до 10 кВА

• Класс напряжения обмоток ВН: 6 кВ, 10 кВ, 20 кВ, 35 кВ

• Номинальное напряжение обмоток НН: 0,4 кВ (для трехфазных), 0,23 кВ (для однофазных)

• Частота питающей сети: 50 Гц

• Схема и группа соединения обмоток: У/Ун-0, Д/Ун-11, У/Zн-11 (для трехфазных)

• Напряжение короткого замыкания (Uк): 4,5% (для мощностей до 630 кВА), 5,5% или 6% (для мощностей 1000–2500 кВА)

• Охлаждающая среда: трансформаторное масло марок ГК, Т-1500 с пробивным напряжением в стандартном разряднике не менее 40–50 кВ

• Климатическое исполнение: У1, УХЛ1, ХЛ1 по ГОСТ 15150.

Испытания и контроль качества

Перед отгрузкой потребителю каждый масляный трансформатор проходит полный комплекс приемо-сдаточных испытаний на заводском стенде: измерение сопротивления обмоток постоянному току, проверку коэффициента трансформации, испытание электрической прочности изоляции повышенным напряжением промышленной частоты, замер потерь и тока холостого хода, а также испытание бака на герметичность избыточным гидравлическим давлением.
